Chengdu Gute Machinery Works Co., Ltd.
Главная страница ПродукцияСварочный аппарат прогона ферменной конструкции

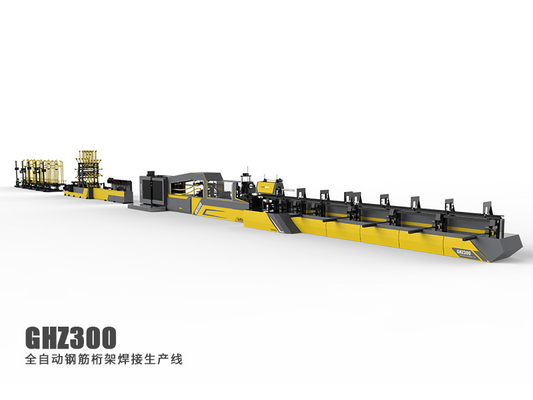

сварочный аппарат прогона ферменной конструкции 190-210mm с 5 шкафами вознаграждения

сварочный аппарат прогона ферменной конструкции 190-210mm с 5 шкафами вознаграждения

190-210mm Truss Girder Welding Machine With 5 Payoff Racks
190-210mm Truss Girder Welding Machine With 5 Payoff Racks

Большие изображения :  сварочный аппарат прогона ферменной конструкции 190-210mm с 5 шкафами вознаграждения

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: GUTE
Сертификация: CE,ISO 9001:2000
Номер модели: GHZ300
Оплата и доставка Условия:
Количество мин заказа: 1set
Цена: 150000-200000USD/SET
Упаковывая детали: Случай переклейки
Время доставки: 30 дней работы
Условия оплаты: L/C, T/T, D/P, D/A
Поставка способности: 50set/month
Подробное описание продукта
Законченная высота продукта: Прямая нога 70-300mm сложенное нога 70-250mm Пиковое дистанционирование: 190-210mm (регулируемый)
Диаметр верхних и более низких баров хорды: 6-12mm Нервюра волны: 4.5-8mm (круглая сталь)
Длина законченной ферменной конструкции: 2m-12m Количество шкафов оплаты-: 5
Выделить:

сварочный аппарат прогона ферменной конструкции 210mm

,

сварочный аппарат ферменной конструкции CNC 210mm

,

сварочный аппарат ферменной конструкции CNC 5 шкафов вознаграждения

Сварочный аппарат ферменной конструкции сопротивлением сварщика сопротивления ферменной конструкции стального стержня КНК автоматический
01


Обзор

  • Расстояние между ребрами и гребнями волн равно 190мм к 210мм, а точность можно регулировать 1мм;
  • PLC принимает Siemens, с хорошей стабильностью;
  • Власть принимает 16кВт серводвигатель, с высокой точностью и высокой мощностью;
  • Цельностальные части углового механизма собраны сваркой, а износостойкая часть изготовлена ​​из сменной штамповой стали, имеющей более длительный срок службы;
  • ИКО в ключевых деталях используются подшипники, импортированные из Японии, для обеспечения срока службы;
  • Регулируемая отдающая стойка с тормозом, стальной стержень подается более плавно;
02


Конечный продукт

сварочный аппарат прогона ферменной конструкции 190-210mm с 5 шкафами вознаграждения 0





03


Параметры устройства

Имя параметр
Номинальная мощность сварки верхней подвески 100кВА (прерывистая работа)
Номинальная мощность сварки нижней балки подвески 63KWA*2 (прерывистая работа)
Стригущий двигатель 7,5 кВт*2
Тяговый двигатель 16кВт (сервопривод)
Предустановленный режим тяги преобразование частоты
Номер фазы питания Трехфазный четырехпроводный
источник питания 380В 50Гц
Давление воздуха 0,6-0,8 МПа
Высота готового изделия Прямая ножка 70-300 мм Сложенная ножка 70-250 мм
Расстояние между пиками 190-210 мм (регулируемый)
Диаметр верхнего и нижнего поясных стержней 6-12мм
Волновое ребро 4,5-8 мм (круглая сталь)
Максимальная скорость сварки 12 м/мин≤Фактическая скорость производства определяется техническими характеристиками фермы.
Длина готовой фермы 2м-12м
Количество раздаточных стеллажей 5
Метод расширения нижнего когтя пневматический
Метод резки Механический сдвиг
способ контролировать ПЛК+сенсорный экран
ПЛК Сименс



04


Преимущества оборудования



сварочный аппарат прогона ферменной конструкции 190-210mm с 5 шкафами вознаграждения 1






сварочный аппарат прогона ферменной конструкции 190-210mm с 5 шкафами вознаграждения 2

Механическая резка позволяет избежать затрат на техническое обслуживание гидравлической системы и замену гидравлического масла.






сварочный аппарат прогона ферменной конструкции 190-210mm с 5 шкафами вознаграждения 3

Высота фермы 70-300 плавно регулируется, а диапазон применения шире.
