Chengdu Gute Machinery Works Co., Ltd.
Главная страница ПродукцияГибочная машина стремени CNC

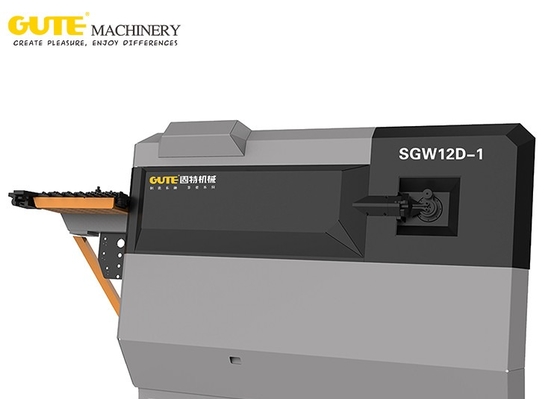

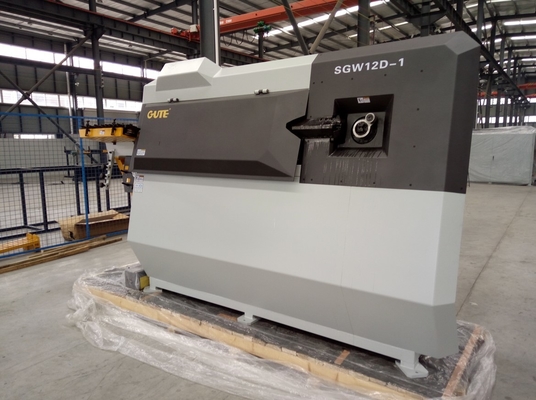

Двухнаправленное гибочное устройство стремени CNC машины SGW12D-1 гибочного устройства Адвокатуры катушки

Двухнаправленное гибочное устройство стремени CNC машины SGW12D-1 гибочного устройства Адвокатуры катушки

Bidirectional Coil Bar Bender Machine SGW12D-1 CNC Stirrup Bender
Bidirectional Coil Bar Bender Machine SGW12D-1 CNC Stirrup Bender
video play

Большие изображения :  Двухнаправленное гибочное устройство стремени CNC машины SGW12D-1 гибочного устройства Адвокатуры катушки

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: GUTE
Сертификация: CE,ISO 9001:2000
Номер модели: SGW12D-1
Оплата и доставка Условия:
Количество мин заказа: 1set
Цена: 25000-30000USD/SET
Упаковывая детали: Случай переклейки
Время доставки: 20 дней работы
Условия оплаты: L/C, T/T, D/P, D/A
Поставка способности: 200set/month
Подробное описание продукта
ОДИНОЧНЫЙ ГНУТЬ ПРОВОДА: 5-13 mm ДВОЙНОЙ ГНУТЬ ПРОВОДА: 5-10 mm
Максимальный угол сгиба: 180° СТОРОНА СТРЕМЕНИ МАКСИМАЛЬН ДЛИНЫ: 1000 mm
СТОРОНА СТРЕМЕНИ МИНИМАЛЬН ДЛИНЫ: 90 mm ГНУТЬ НАПРАВЛЕНИЕ: Bi-направление
Полная сила: 48KW ПОТРЕБЛЕНИЕ AERAGE ЭЛЕКТРИЧЕСКОЕ: 7KW/H
L×W×H: 3800×1000×1900 mm Вес: 3.7T
Выделить:

Гибочное устройство стремени cnc SGW12D-1

,

двухнаправленное гибочное устройство стремени cnc

,

двухнаправленная машина гибочного устройства Адвокатуры катушки

Станок для гибки стальных стержней с ЧПУ 12 мм Катушка для гибки стержней
01


Обзор

Полностью автоматический гибочный станок с ЧПУ Gute может использоваться для одноразового формирования хомутов, крюков и деталей специальной формы.Он может автоматически выполнять функции правки, калибровки, гибки, резки и подсчета арматуры и круглой стали.Оборудование использует систему числового управления и управляет сервосистемой через сенсорный экран и ПЛК.Готовое стремя имеет высокую точность обработки, стабильное и надежное качество, а также обладает мощными графическими возможностями хранения.Он прост в эксплуатации и удобен в настройке.Это может сэкономить много труда и отходов.Повышение эффективности обработки — неотъемлемая часть современного строительства и строительства, а также интеллектуальное оборудование, отвечающее международным стандартам.

02


Область применения

В основном используется при строительстве жилищного строительства, автомагистралей, дорог и мостов, метро и других проектов.

03


Параметры устройства

Диаметр изгиба одной проволоки 5–13 мм
Двойной диаметр изгиба проволоки 5–10 мм
Материал обработки Стальная катушка
Максимальная скорость буксировки 75-100 м/мин
Максимальная скорость буксировки 1050°/сек
Ошибка прямолинейности ребра 0,02/м
Суммарная мощность 48кВт
Потребляемая мощность 7кВт/ч
Направление изгиба Двунаправленный
Точность длины хомута ±1 мм
Точность длины ребра ±5 мм
Угловая точность ±1°
Максимальный угол изгиба ±180°
Максимальный угол изгиба 1000мм
Самая короткая сторона стремени 90мм
Рабочая температура -5~40 ℃
Метод контроля тяги Сервопривод
Метод контроля изгиба Сервопривод
Петлевой метод управления Сервопривод
Общий вес 3,7 т
04


Преимущества оборудования




Механизм предварительного выравнивания сырья состоит из 14 правильных колес.Расстояние между каждым правильным колесом можно регулировать и контролировать с помощью болтов.Правильный ролик имеет двойные канавки и может быть выпрямлен в два ряда.В то же время правильное колесо изготовлено из легированной инструментальной стали., Износостойкость и ударопрочность.



Двухнаправленное гибочное устройство стремени CNC машины SGW12D-1 гибочного устройства Адвокатуры катушки 1

Оснащен мощным серводвигателем мощностью 19 кВт для обеспечения плавной работы тяги.Используется переходное соединение с квадратной головкой, а прочность в 12 раз выше, чем у традиционного соединения с плоской шпонкой.Тяговое колесо изготовлено из кованой легированной инструментальной стали, устойчивой к износу и ударам.


Двухнаправленное гибочное устройство стремени CNC машины SGW12D-1 гибочного устройства Адвокатуры катушки 2

Раздельное толстое лезвие крепится болтами к гнезду лезвия, а толщина достигает 40 мм.Он быстро заменяется и прост в обслуживании, что значительно снижает стоимость обслуживания оборудования.



Двухнаправленное гибочное устройство стремени CNC машины SGW12D-1 гибочного устройства Адвокатуры катушки 3

Консоль с сенсорным экраном может хранить сотни изображений и проста в эксплуатации.
